Heizelemente – Vielfalt für jede Anwendung
Unsere Heizelemente stehen für präzise, schnelle und effiziente Wärme dort, wo sie benötigt wird. Von robusten Metallflachheizern bis zu keramischen Hochtemperatur-Heizsystemen decken wir ein breites Anwendungsspektrum ab. Individuell ausgelegt, zuverlässig im Einsatz.
Hohe Temperaturen – genau da, wo sie gebraucht werden
Metallflachheizer, ein Hybrid aus Metall und Glas, kommen dort zum Einsatz wo schnelle punktuelle oder flächige Erwärmung, ein robustes Design mit hohen Heiz- und Kühlraten und ein exzellentes Preis-Leistungsverhältnis gefordert sind. Anwendungsgebiete sind die Batteriespeichertechnik, der Automobilsektor sowie die industrielle Umformtechnik, die Analytik und andere mehr.

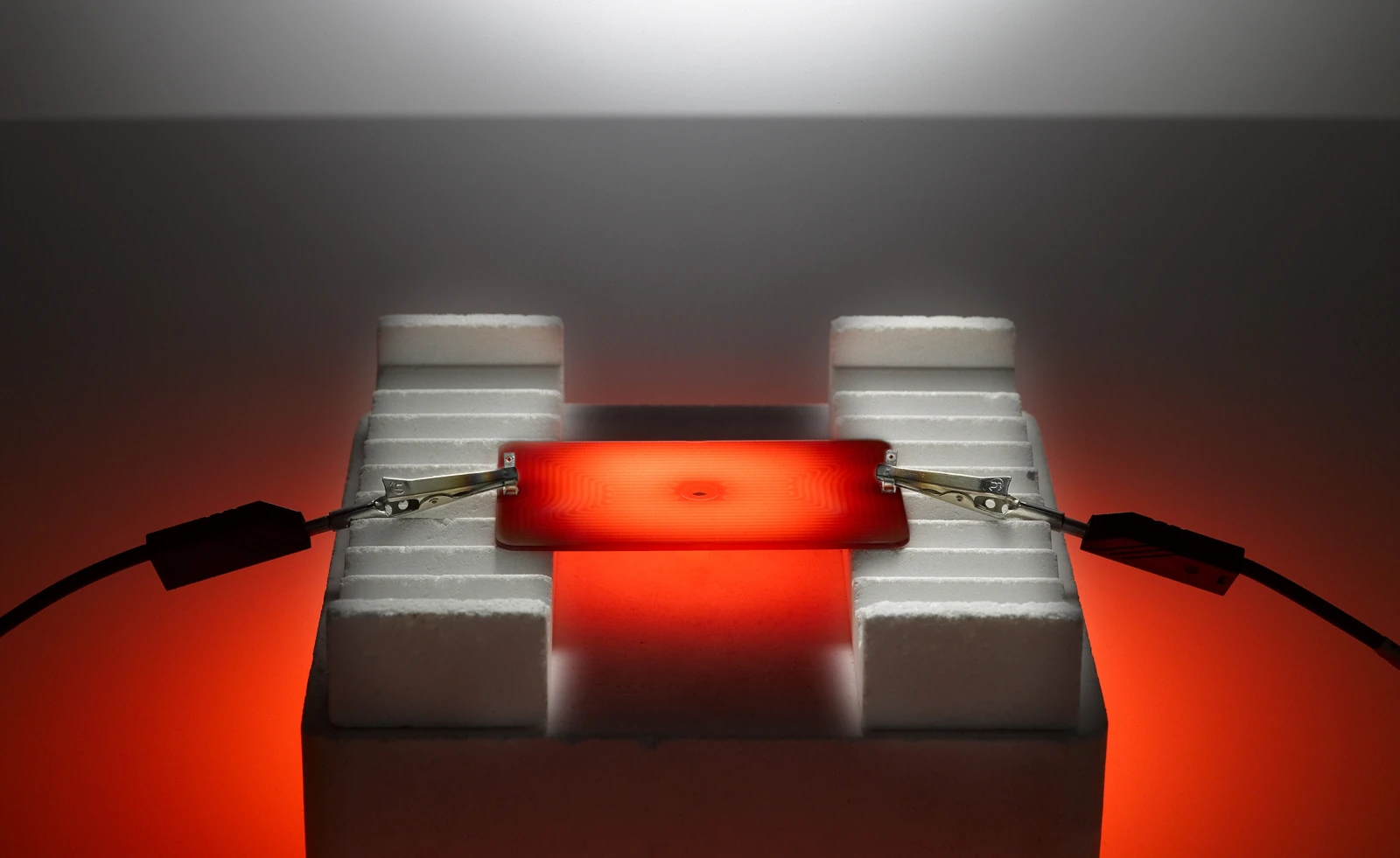

Metallflachheizer
Metallflachheizer, konzipiert für den Einsatz im Temperaturbereich bis 500°C, können aufgrund ihrer robusten Bauweise und der Unempfindlichkeit gegen Thermoschock (Zerstörung eines festen Körpers durch schnelle Erwärmung oder Abkühlung), ohne Schaden zu nehmen nahezu beliebig schnell aufgeheizt und abgekühlt werden.
Für höhere Temperaturen bis zu 1100°C kommen unsere vollkeramischen Hochtemperaturheizer zum Einsatz.
Metallflachheizer werden im sogenannten Dickschichtverfahren hergestellt. Auf ein metallisches Substrat werden im Siebdruckverfahren mehrere Schichten mit unterschiedlichen Funktionen aufgebracht.
Neben standardisierten Lösungen können unsere Edelstahlsubstrate auch nach individuellen Kundenvorgaben gefertigt und bedruckt werden. Die Leiterbahn wird anhand der gewünschten Leistungsdaten von unserem hoch motiviertem Team ausgelegt und an die Heizergeometrie angepasst. Individuelle Lösungen wie beispielsweise die definierte Einbringung von Sensoren werden von Einzelstücken bis hin zur Großserie vorgabegetreu realisiert.
Reinraumfertigung von der Substratvorbereitung bis hin zum Verlöten der Kontaktierung sichert höchste Qualitätsanforderungen. Im Ergebnis entsteht ein robuster und leichter Widerstandsheizer mit hoher Energieeffizienz. Abgerundet wird unser Qualitätsversprechen durch eine Funktionsprüfung.
| Substrat | Edelstahl 1.4016 |
| Subtratdicke | 1-1,5 mm, höhere Schichtdicken möglich |
| Abmessungen | bis 150 x 150 mm |
| Leistung | 25-800 Watt (frei an ruhender Luft) |
| Betriebsspannung | 24-230 V |
| Temperaturbereich | 450°C – 500°C, permanent; 550°C, kurzzeitig |
| Lebensdauer im Dauerbetrieb | > 8000 h (20° C, 50%rF, Reinraum |
| Widerstands-Temperatur-Verhalten | Nahezu lineares PTC Verhalten (positive temperature coefficient)* |
| Temperaturregelung | Spannung |
| Kontaktierung | Lotpads, Steckzungen, Draht, u.a.m. |
| Kontaktierungsmaterial | Silber |
| Befestigung | Schraubverbindungen, Laserschweißen, Löten |
die beste Wahl für anspruchsvolle Anwendungen!
Die keramischen Hochtemperaturheizelemente bewähren sich dort, wo herkömmliche Heizpatronen längst ausfallen. Im Dauer- und Wechselbetrieb sind bis zu 1100°C und kurzzeitig bis zu 1300°C möglich. Die Maximaltemperatur wird in Abhängigkeit von der Geometrie in wenigen Sekunden erreicht.
Bei der Herstellung der Keramik-Heizelemente wird eine mit Leiterbahn bedruckte keramische Folie mit dem keramischen Trägermaterial über einen sogenannten Laminierprozess verbunden. Im anschließenden Brennprozess erfolgt die Sinterung zu einem monolithischen Bauteil.
Durch die Einbindung in den Aluminiumoxid-Körper ist die Platinleiterbahn vor der Umgebungsatmosphäre geschützt und nach innen und außen elektrisch isoliert. Somit sind die Heizelemente in höchstem Maße oxidations- und korrosionsbeständig, langlebig und robust. Mit unseren Heizelementen wurden mehr als 100.000 Heizzyklen nachgewiesen (je zwei Minuten aufheizen bzw. abkühlen). Durch die kompakte Bauweise ist punktgenaues Heizen möglich, gezielt dort wo die Wärme benötigt wird. Die Keramik-Heizelemente sind im Dauer- und. Wechselbetrieb bis 1100°C einsetzbar und können kurzzeitig auf bis zu 1300°C erhitzt werden. Bei dünnwandigen Geometrien sind Aufheizraten von bis zu 1000K/min möglich.
Ein wesentlicher Vorteil den die verbaute Leiterbahn aus Platin bietet, ist das sein lineares Widerstandsverhalten in Abhängigkeit von der Temperatur. Dadurch kann der Heizer gleichzeitig als Temperatursensor dienen und die aktuelle Betriebstemperatur ermittelt werden. Ein weiterer Vorteil ist die stufenlose Steuerung der Heizertemperatur über die Spannung.
Die Temperaturbestimmung kann ebenfalls über einen zusätzlichen Sensorwiderstand erfolgen, der bei Bedarf in den Heizer integriert werden kann.

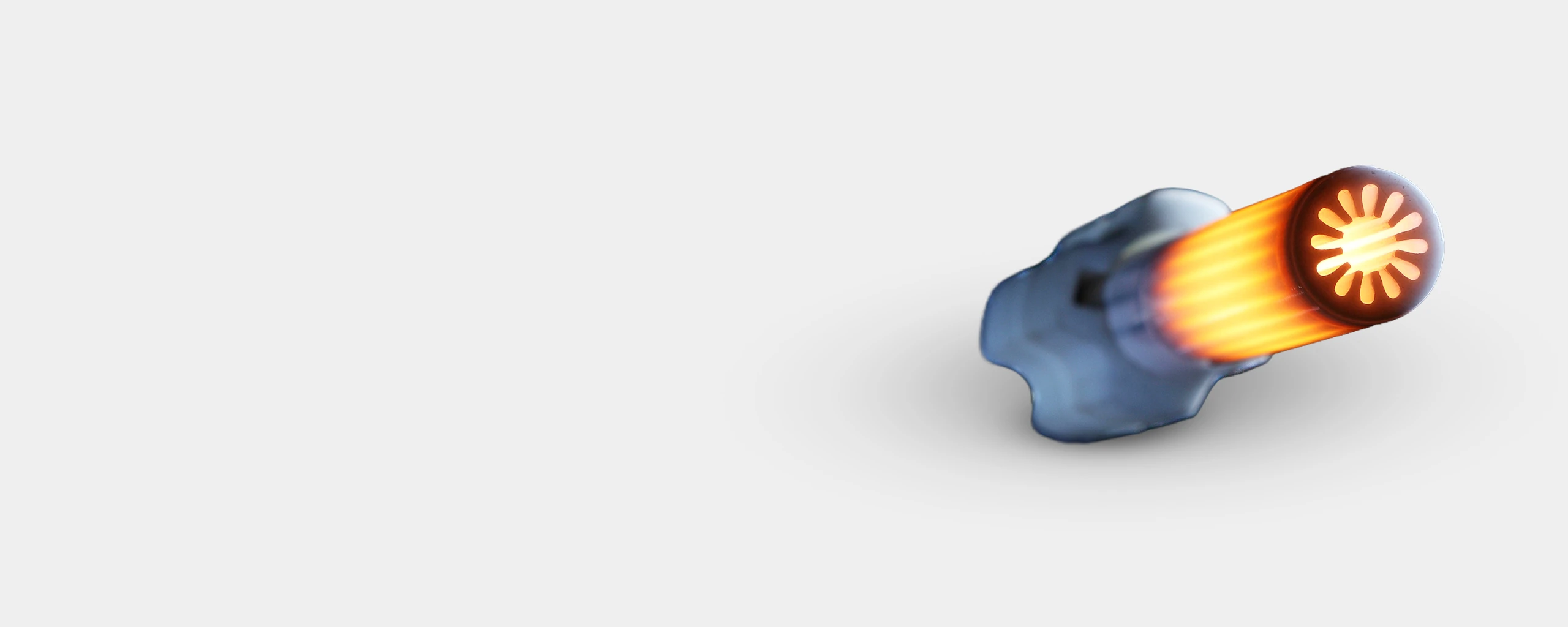

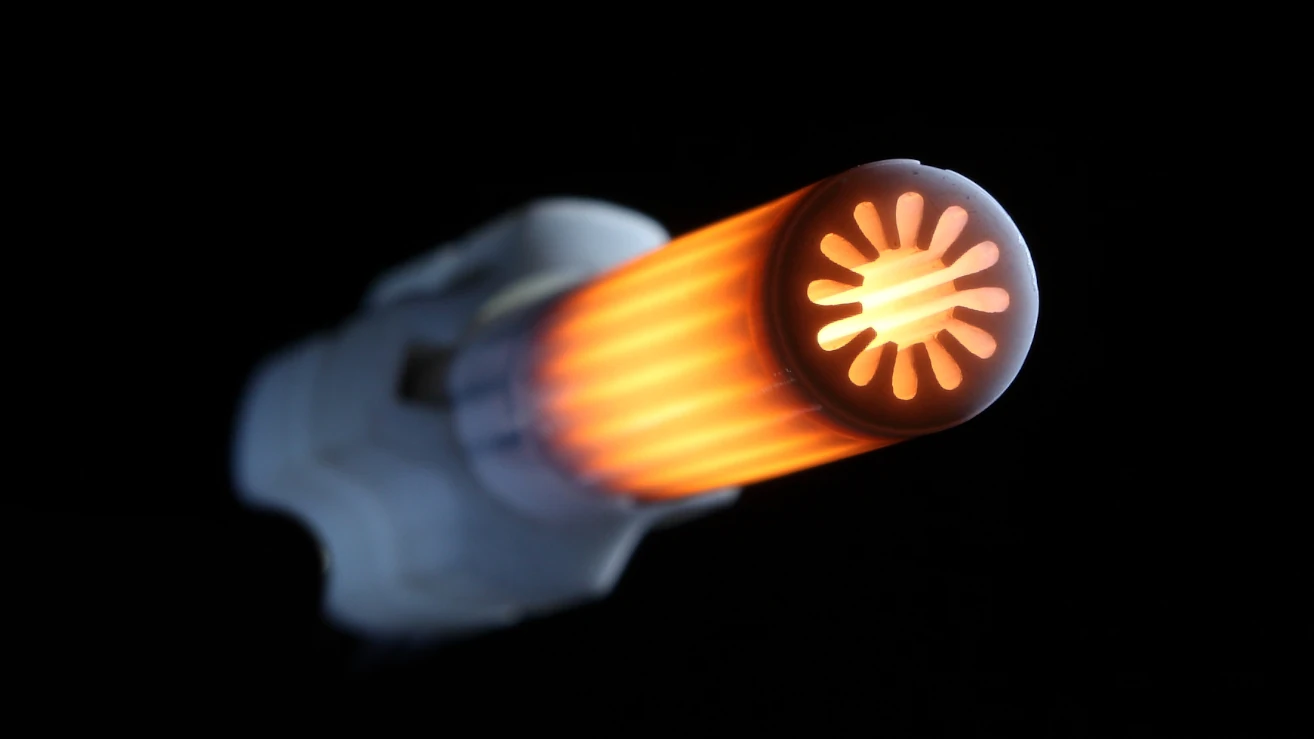

Unser patentierter Lamellenheizer mit sehr großer Oberfläche ist ideal zur Lufterhitzung bzw. Erwärmung von Gasströmen. Mit der erhöhten Oberflächenstruktur werden vergleichbare Volumenströme ca. 100°C heißer als beim klassischen Rohrheizelement.
Wir bieten Ihnen zusätzlich die vollständige elektrische Anschlusstechnik mit Kabelkonfektionierung.
Zahlreiche Anwendungen verlangen ein punktgenaues und schnelles Aufheizen. Die kompakte Bauweise des HTH erfüllt dafür die besten Voraussetzungen. Mit geringstem Energieaufwand von wenigen Watt erreichen die leichtgewichtigen Bauteile in wenigen Sekunden 1000°C.
Durch die stufenlose Regelbarkeit der Temperatur des keramischen Hochtemperaturheizers sind die Anwendungsmöglichkeiten vielfältig. Die besondere Stärke liegt im Erzielen höchster Prozesstemperaturen von weit über 750°C bis zu 1100°C im Dauerbetrieb und kurzzeitig bis zu 1300°C. Damit werden verschiedene Schmelz-, Schweiß- (Warmnieten von Kunststoffen) und Lötaufgaben (Lötkolben) bewältigt. Die typischen Anwendungen der Keramik-Heizelemente sind etwa das Zünden von Gasen oder die Heißlufterzeugung. Weitere Einsatzgebiete sind die Beheizung in Sondermaschinen oder von Werkzeugen.
Sie suchen nach einer maßgeschneiderten Lösung für Laborgeräte?
Der Keramikheizer wird in zahlreichen Anwendungen der chemischen Analytik und Prozesstechnik als Miniofen oder Reaktor eingesetzt. Hochreine Rohstoffe als Ausgangsmaterial für den Heizer bilden dafür die Grundlage.
Das bieten wir Ihnen
- flache und rohrförmige Heizer mit verschiedenen Leistungsdaten
- standardmäßige Außendurchmesser 4,3/7,77/10,5/13/18mm
- Standardlängen 52/79/115/190mm
- Betriebsspannung in der Regel 120 bzw. 230V, auch andere Spannungsbereiche als Sonderlösung verfügbar
- Heizleistung liegt zwischen 20 und 1000W
Individuelle Lösungen
Ganz nach Ihren Wünschen können wir Ihr Heizelement maßgeschneidert auslegen. Die elektrischen Daten, wie Spannung, Widerstand und Leistung sowie die Bauteildimensionen sind kundenspezifisch in weiten Bereichen einstellbar. Zusätzlich können die Heizelemente mit gedruckten Temperatursensoren mit wählbarem Widerstand ausgestattet werden. Die Heizfläche kann wenige mm² bis zu ca. 100 cm² betragen.
Vom hochwertigen Standardprodukt bis zum maßgeschneiderten Heizelement werden wir jedem Kundenwunsch gerecht – 100 % Made in Germany.

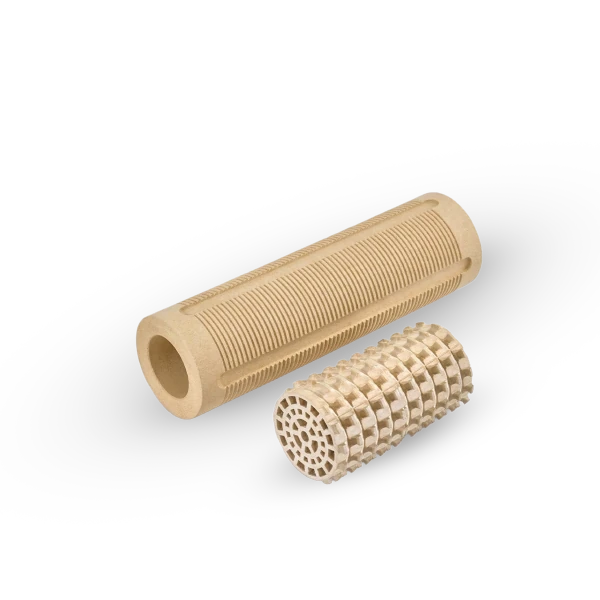

Hochtemperaturheizer für Großanlagen
In vielen industriellen Prozessen müssen Gase auf zum Teil sehr hohe Temperaturen (> 800°C) bei gleichzeitig hohen Volumenströmen erhitzt werden. Dabei sind hohe Wärmeübertragungsraten und eine ausgeklügelte Oberflächenform für einen großflächigen Austausch zwischen Heizer und Medium erforderlich.
Ob als vorgeschaltete Anlage zur Erhitzung von Prozessgasen oder zur Emissionsreduzierung in Abgasen, Rauschert entwickelt und baut zusammen mit Ihnen genau den Heizer, den Sie brauchen.
Unser Team aus erfahrenen Technikern und Ingenieuren aus den Bereichen Keramik, Elektrotechnik, Werkzeug- und Anlagenbau entwickelt Ihr Projekt von der Auslegung bis zur Endmontage. Heizstrukturen aus Widerstandslegierungen, als Drahtkonstruktion oder als Schaum, bilden den Kern unserer Heizer, An den Einsatzzweck angepasste Keramiken kommen dabei u.a. als Stützstruktur oder als thermische Trennung zum Einsatz.
Pelletzünder – Keramische Glühzünder für Pelletöfen
Rauschert Glühzünder aus Keramik für effizientes, schnelles und umweltschonendes Zünden u.a. von Pellets, Scheitholz, Hackschnitzel und Briketts. Unsere Glühzünder sind bis zu über 100.000 Zyklen getestet und durch das gelieferte Einbauset jederzeit einfach zu installieren.
Unsere Keramikzünder sind für Holzpellets, aber auch zur Zündung von Hackschnitzeln, Scheitholz, Kohlebriketts oder sonstigen Festbrennstoffen (Biomasse wie Mais usw.) perfekt geeignet und lassen auch Sie nicht im Kalten!
Die Glühzünder sind als einbaufertige Lösung verfügbar, die leicht zu montieren ist. Dabei ist der Keramikheizer austauschbar in einem temperaturbeständigen Keramiksockel gesteckt und wird von Klemmfedern im Sockel fixiert und elektrisch kontaktiert.
Das Zünden erfolgt über Lufterhitzung. Durch die spezielle zylindrische Geometrie wird der Heizer von innen und außen mit Luft um- bzw. durchströmt. In Kombination mit einer extrem hohen Oberflächentemperatur von 1000 °C, sowohl im Dauer- wie auch im Wechselbetrieb, wird die Zuluft in kürzester Zeit auf höchste Temperaturen erhitzt. Mit diesem idealen Zündgebläse werden sehr kurze Zündzeiten realisiert, die mit minimalen Emissionswerten verbunden sind.
Bedingt durch das Herstellverfahren ist die Leiterbahn komplett in eine hochreine Aluminiumdioxid-Keramik eingebettet. Somit ist der Keramikheizer nach außen und innen vollkommen elektrisch isoliert und die elektrischen Kontakte sind vom keramischen Stecksockel umschlossen. Der Glühzünder ist somit äußerst oxidations- und korrosionsbeständig, äußerst langlebig und belastbar. Je nach Einsatzbedingungen liegt die Lebensdauer bei bis zu über 100.000 Heizzyklen.
Ein weiterer enormer Vorteil ist die Unempfindlichkeit der Glühzünder gegenüber Überhitzung, wie sie z. B. durch einen Gebläseausfall hervorgerufen werden kann.
Bedenken Sie außerdem: Hier kaufen Sie direkt beim Hersteller – ohne Zwischenhändler!
Technische Anfrage & Kontakt
Sie haben eine konkrete Zeichnung, eine bestehende Anwendung oder möchten Kunststoff- und Keramiklösungen vergleichen? Sprechen Sie direkt mit unserem technischen Ansprechpartner.
